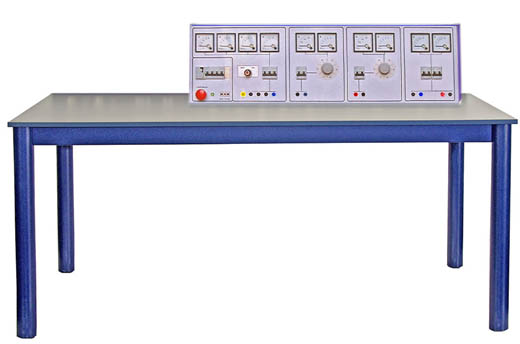

Banchi completi di pulpiti per laboratorio di misure elettriche e prove su macchine elettriche, realizzati secondo le norme di sicurezza per i laboratori, pronti per essere collegati alla rete elettrica.

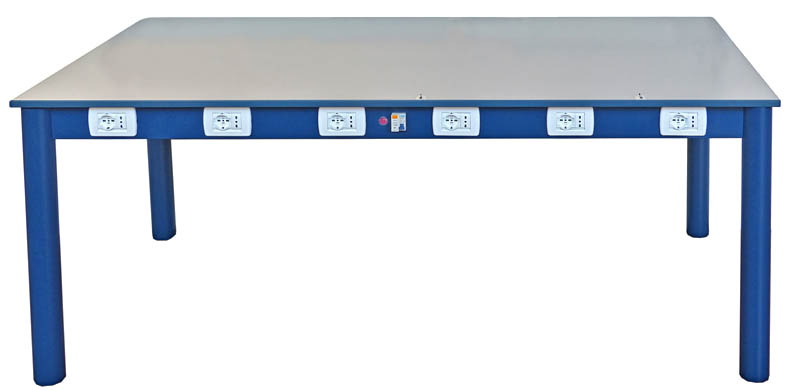

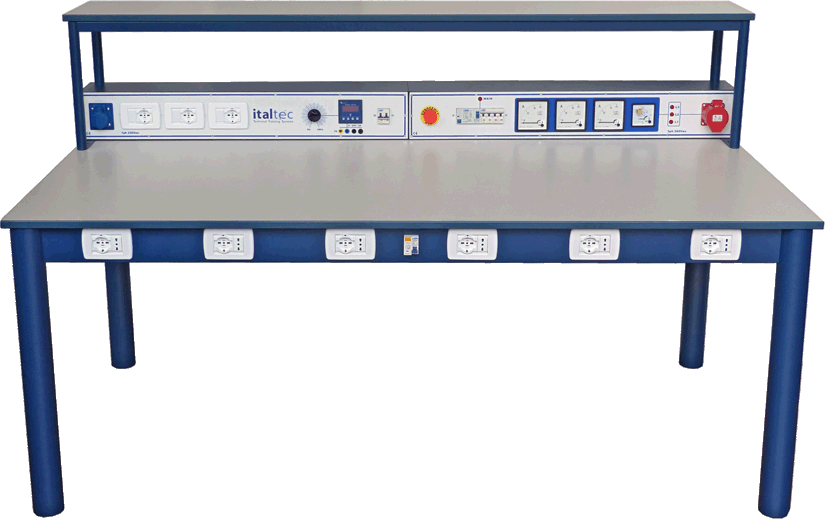

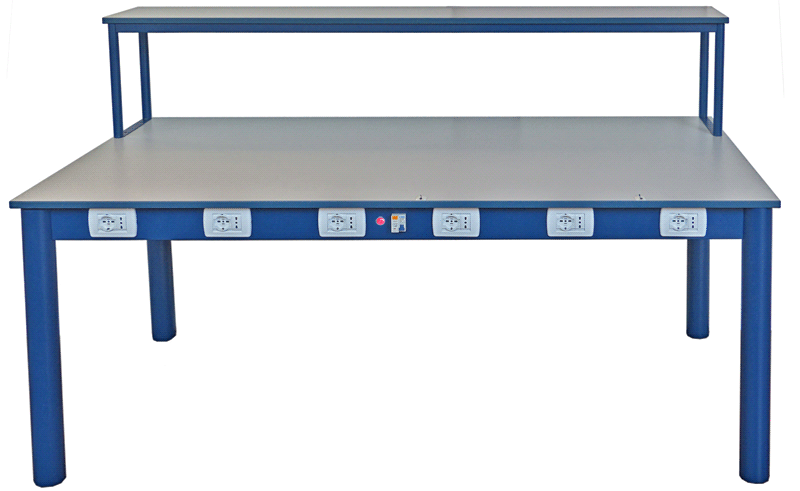

Sono costituiti da un banco base + piano di lavoro in legno bilaminato con angoli raggiati, di dimensioni cm. 200x10. sl quale si può ollocare un pulpito centrale, o due pulpiti sul lato maggiore di 2 metri o un pulpito laterale, sul lato minore da 100cm, per consentire il lavoro collettivo di 4-5 allievi.
I modelli standard si possono scegliere tra i modelli MOD.0000 al MOD.7000.
Tutte le cofigurazioni esistenti possono essere modificate su domanda del cliente.
Tutti i pulpiti sono dotati di pulsante di emergenza e di un interruttore a chiave per la messa in marcia con la funzione "MEMORIA".

1

Pulsante di emergenza

Garantisce l'arresto di un solo banco senza perturbare gli altri.

12

Interruttore a chiave

Marcia-Arresto per assicurare la messa i marcia con la funzione memoria.
Una spia segnala la presenza della tensione.

2

Generale

Disgiuntore magneto-termico quadripolare + differenziale 30mA

3

Presa 2P + T

220V rete monofase + 4 prese protette.

4

12

Trifase principale

Variabile con autorasformatore protetta contro i sovraccarichi e contro i corto circuiti. La tensione proposta è di 0-430V. Un disgiuntore  magneto-termico (12) protegge questa uscita. Un contattore con comando a chiave assicura la commutazione marcia-arresto.
Una spia segnala la messa in tensione.
Corrente da 1A a 20A secondo i modelli.
Visualizzazione dell' uscita con 1 Voltmetro e 3 Amperometri analogici o digitali.

5

11

Ausiliaria monofase

0-250V variabile con autotrasformatore monofase protetto contro i  sovraccarichi e contro i corto circuiti per mezzo di magneto-termico bipolare (11).
Corrente da 1A a 20A secondo i modelli.
Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.

6

10

Ausiliaria continua

0-220V variable con autotrasformatore monofase protetta contro isovraccarichi e contro i corto circuiti per mezzo di magneto termico bipolare 10. Corrente da 1A a 20A secondo i modelli.
Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.

7

9a

Uscita continua

220V continua fissa. Il raddrizzamento è fatto con ponte trifase largamente sovradimensionato (ondulazione 4%)
Protetto contro i sovraccarichi e  contro i corto circuiti con magneto-termico tripolare (9a).
Corrente da 1A a 20A secondo i modelli.
Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.

8

9b

Uscita monofase

230V di rete 16A Protetta contro i sovrcarichi e contro i corti circuiti per mezzo di magneto-termico bipolare (9b).
Visualizzazione dell' uscita con Amperometro analogico o digitale.
Corrente da 10A o 16 A secondo i modelli.

13

Voltmetri e amperometri

Voltmetri e amperometri analogici o digitali secondo le preferenze del cliente.

Pulpiti con strumenti analogici

CODE

Trifase
Variabile

Monofase
Variabile

CC
Variabile

Monofase
Fissa

CC
Fissa

0000

0-42V
10A

0-42V
10A

0-36V
2A

24V
10A

36V
4A

3000

0-400V
1A

0-230V
2A

0-220V
1A

230V
16A

220V
3A

4000

0-400V
2A

0-230V
4A

0-220V
1,3A

230V
16A

220V
7

5000

0-400V
5A

0-230V
8A

0-220V
2,5A

230V
16A

220V
9A

6000

0-400V
9A

0-230V
9A

0-220V
2,5A

230V
25A

220V
15A

7000

0-400V
10A

0-230V
10A

0-220V
2,5A

230V
25A

220V
20A

8000

0-400V
15A

0-230V
15A

0-220V
5A

230V
30A

220V
30A

9000

0-400V
20A

0-230V
20A

0-220V
5A

230V
40A

220V
40A
