STRUMENT DE MESURE PRECISION: 0,5% |
Detail de l'èchelle |
CARACTERISTIQUES DES APPAREILS
Ces instruments sont étudiés et realisés pour l'emploi en laboratoire d' électrotechniques et d' électroniques.
Les autoconsommations sont rèduites au minimum et les temps de réponse des equipages sont particuliérment brefs gráce à leur légèreté et au système d'amortissement.
Cette technique a permis d'éviter le détériorement des pivots pour choc.
Les suspensions sont sur saphir élastique avec petite tolèrance, pourtant les instruments peuvent être considerés anti choc
L' étui des istruments est en matériel thermoindurant suffisamment robuste pour garantir la resistance contre les
coups et les chutes.
Les échelles sont tracées avec un haut nombre de divisions; beaucoup
d'instruments ont plus échelles, de la façon qu'on peut éviter l'adoption des constants.
En general, il est suffisant d'effectuer les simples operations x2, x1, /2, et sur les échelles des instruments à
plusieurs gammes, un abacus fournit, les costants pour multiplier la lecture, sur la base des valeurs nominales de V et I .
Ça est le résultat particulièrement utile dans l'emploi didactique.
L' aiguille à couteau et l'échelle à miroir consentent de minimiser l'erreur.
VOLTMETRES FERROMAGNETIQUES RMSUtilisés pour les mesures de TENSION EFFICACE VRAIE en continu, alternatif, alternatif avec composante continue, courants redressés courant haces, carrés etc... ces voltmètres sont bien adaptés aux mesures électrotecniques sur machines tournantes. hacheurs á thyristors, redresseurs etc.
Ils supportent très bien les surtensions selfiques et surcharges prolongées.
Prècision de 0,5% de 0 à 500Hz, et de 2% jusqu' à 2kHz.
| Code | Mod | Gamme | Code | Mod | Gamme |
|---|
| LAV1 | Mobile Iron
CC/CA | 3-6-12-30V | LCV1 | Pour courant CC | 60-120-300-600mV-1,2-3-6V |
|---|
| LAV2 | Fer mobile pour CC/CA | 60-120-300-600V | LCV2 | Pour courant CC | 6-12-30-60-120-300-600V |
|---|
| LAV3 | Fer mobile pour
CC/CA | 48-120-240-480V | | | Spèciales Gammes
sur demande |
|---|
AMPEREMETRES FERROMAGNETIQUES RMSUtilisés pour les mesures en VALEUR EFFICACE VRAIE en continu, alternatif, alternatif avec composante continue, courants redressés simple et double alternance, carrés etc. ces ampèremètres ont une échelle quasi linéaire et une prècision de 0,5% de 0à 500Hz, et de 2% jusqu' à 2kHz.
| Code | Mod | Gamme | Code | Mod | Gamme |
|---|
| LAA1 | Fer mobile pour CC/CA | 60-120-300-600mA | LCA0 | Pour courant CC | 60-120-300-600uA |
|---|
| LAA2 | Fer mobile pour CC/CA | 0,6-1,2-3-6A | LCA1 | Pour courant CC | 0,6-1,2-3-6-12-30-60-120mA |
|---|
| LAA3 | Fer mobile pour CC/CA | 0,5-1-2,5-5A | LCA2 | Pour courant CC | 60-120-300-600mA-1,2-3-6-A |
|---|
| LAA4 | Fer mobile pour CC/CA | 5-10A | | | |
|---|
| LAA5 | Fer mobile pour CC/CA | 2,5-5-10-20A | | | |
|---|
WATTMETRES ELECTRODYNAMIQUES POUR CC et CA Les wattmétres mesurent les puissances efficaces vraies en continu, monophasé, triphasé équilibré, signaux alternatifs purs ou avec composante continue superposée dans la gamme de fréquence allant du continu à 2kHz.
| Code | Volt Gamme | Amp Gamme | Code | Volt Gamme | Amp Gamme |
|---|
| LW1/450 | 75-150-300-450V | 0,5 - 1 A | LW5/600 | 75-150-300-600V | 2,5 - 5 A |
|---|
| LW2/450 | 75-150-300-450V | 1 - 2 A | LW10/150 | 15-30-75-150V | 5 - 10 A |
|---|
| LW5/480 | 48-120-240-480V | 2,5 - 5 A | LW10/450 | 75-150-300-450V | 5 - 10 A |
|---|
| LW1/600 | 75-150-300-600V | 0,5 - 1 A | LW10/600 | 75-150-300-600V | 5 - 10 A |
|---|

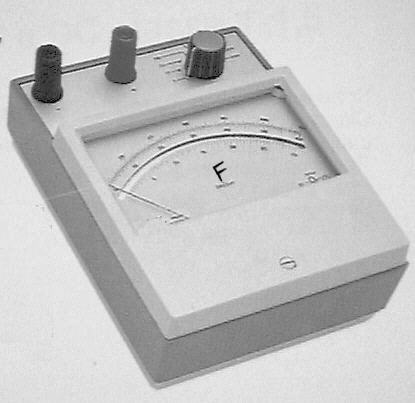

MESUREURS DE FREQUENCE
LFI
Mesureurs de frèquence analogique
Gamme: 30 - 70 Hz;
Tensions: 100 - 500V
Classe 0,5
|
 |

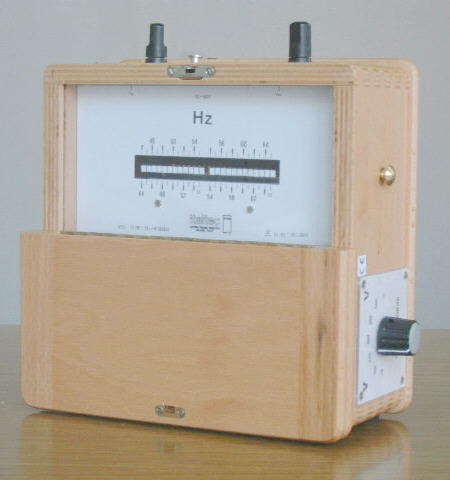

FC 1
Frèquencemètre à
lamelles
25 lames; - 44-56Hz;
Tensions: 110 - 160 - 220 - 300 - 380 -500V
Classe 0,5
|
 |
FC 2
Frèquencemètre à
lamelles
25 lamelles; - 54-66Hz;
Tensions: 110 - 160 - 220 - 300 - 380 -500V
Classe 0,5
|
 |

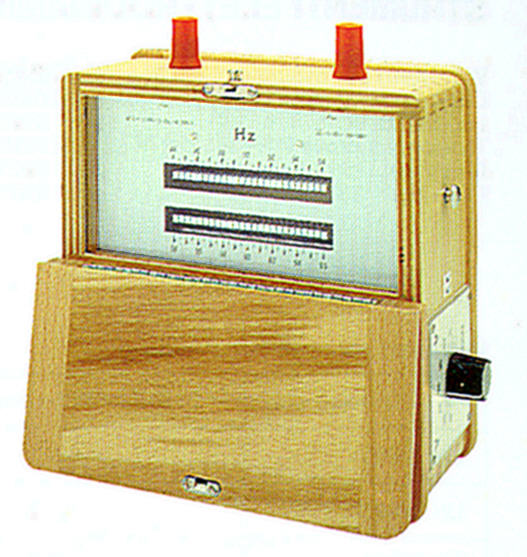

FC 3
Frèquencemètre à double lamelles
50 lamelles; 44 - 56Hz e 54 - 66Hz;
Tensions: 110-160-220-300-380-500V
Classe 0,5
|  |
MESUREURS DU FACTEUR DE PUISSANCE
| Code | Mod | Tension | Courant | CosØ |
|---|
| LCOS1-1 | Monophasé | 250 V | 2,5 / 5 A | 0,5ind-1-0,5cap |
|---|
| LCOS1-2 | Monophasé | 250 V | 2,5 / 5 A | 0,2ind-1- 0,8cap |
|---|
| LCOS1-3 | Monophasé | 250 V | 2,5 / 5 A | 0,4ind -1- 0,4cap |
|---|
| LCOS3-1 | Triphasé | 380 V | 2,5 / 5 A | 0ind - 1 |
|---|
| LCOS3-2 | Triphasé | 380 V | 2,5 / 5 A | 0,2ind-1-0,8cap |
|---|
| LCOS3-3 | Triphasè | 380 V | 2,5 / 5 A | 0,5ind -1- 0,5cap;
|
|---|
 |
WATTMETRE MONOPHASE POUR CC ET CA ECONOMIQUE
Le wattmétre èlectrodynamique
est indiquè pour mesurer la puissance sur des systémes monophasès et pour
mesurer la puissance en CC.
Voltages: 25-100-200-400V CC et CA.
Frèquence usqu’à 100 Hz.
Les tensions sont sèlectionnèes par moyen d’un commutateur
placè en bas de l’instrument.
Courants: 2,5 et 25A et sont sèlectionnèes par moyen d’un commutateur placè en haut de
l’appareil.
Classe de prècision : 1.5%
Frèquence de fonctionnement: 0-100Hz
Tension d’èpreuve: 2kV eff à 50Hz pour 1'
|
