Système S.M.M.E. 0,3 kW
Machines en
C.A. et Transformateurs |

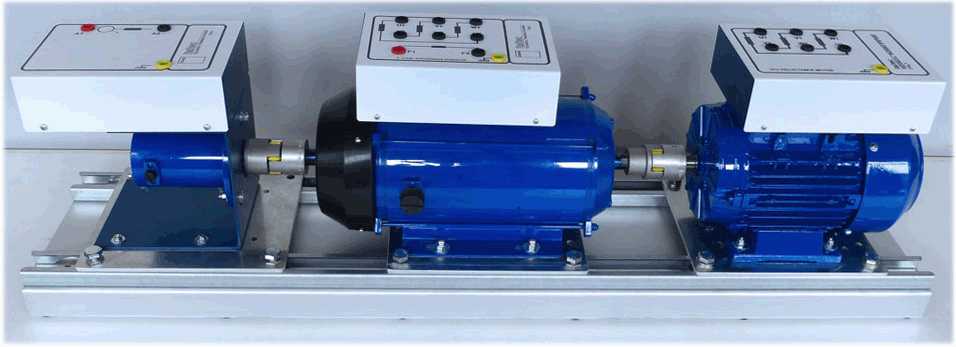

Présentation des machine du S.M.M.E. |
|---|
MOD.3040
Moteur triphasé à cage
 |
Moteur asynchrone à
cage d'écureuil industriel sur plaque de base.
Tension 230/400 V (triangle/étoile) 50 Hz;
Vitesse 2820 TR/min;
Puissance 0,37 kW;
Cos Ø = 0,81;
Dimensions: LxPH: 35x18x25 cm;
Poids: 7,0 kg.
|
 |
MOD.3050
Moteur triphasé à bagues
Moteur asynchrone à trois bagues de version industrielle sur plaque de
base et axe à deux bouts.
Tension 230/400 V (triangle/étoile) 50 Hz;
Vitesse 2830 TR/min;
Puissance 0,30 kW;
CosØ 0,74.
Dimensions: LxPxH: 35x18x25 cm;
Poids: 9,5 kg.
|
|---|
MOD.3060
Moteur triphasé Dahlander
 |
Moteur triphasé Dahlander version industrielle,
2/4 pôles, sur plaque de base.
Tension 400 V (étoile-étoile) 50 Hz;
Vitesse 1420/2860 TR/min;
Puissance 0,2/0,3 kW;
Cos Ø 0,62/0,73;
Dimensions: LxPxH: 35X18x25 cm;
Poids: 8,0 kg.
|
MOD.3065
Moteur triphasé 2/4 pôles
 |
Moteur industriel à 2 enroulements sur plaque de base.
Tension nom. 380 V (étoile/étoile) 50 Hz; Courant
Vitesse nom. 1380/2750 TR/min;
Puissance nom. 0,15/0,28 kW;
Cos Ø = 0,72/0,83;
Dimensions: LxPxH: 35x18x25 cm;
Poids: 8,0 kg.
|
MOD.3070
Machine synchrone triphasée
 |
Moteur-alternateur industriel avec rotor à pôles non-saillants sur plaque de base avec
axe à deux bouts.
Tension 220/380 V (triangle/étoile) 50 Hz;
Tension d'excitation 220 V;
Courant d'excitation 0,95 A;
Vitesse 3000 TR/min;
Puissance 0,25 kVA;
Cos Ø =1;
Dimensions: LxPxH: 35x18x25 cm;
Poids: 10 kg.
|
MOD.3072
Générateur monophasé
 |
Générateur synchrone monophasé industriel sur plaque de base et axe à deux bouts.
Tension nom. 220 V/50 Hz; Tension d'excitation 220 V c.c;
Vitesse nom. 2800 TR/min; Puissance nom. 0,2 kVA; Cos Ø = 1;
Dimensions: LxPxH: 35x18x25 cm;
Poids: 10,0 kg.
|
MOD.3080
Moteur à réluctance
 |
Moteur triphasé à réluctance,
type industriel sur plaque de base et axe à deux bouts.
Tension nom. 220/380 V (triangle/étoile) 50 Hz;
Vitesse nom. 3000 TR/min;
Puissance nom. 0,26 kW; Cos Ø = 1;
Dimensions: LxPxH: 35x18x25 cm;
Poids: 9 kg.
|
MOD.3090
Moteur à condensateur permanent
 |
Moteur monophasé industriel sur plaque de base.
Tension nom. 220/50 Hz;
Puissance nom. 0,37 kW;
Vitesse nom. 2800 TR/min;
Cos Ø = 0,92;
Dimensions: LxPxH: 35x18x25 cm;
Poids 8,5 kg.
|
MOD.3095
Moteur à enroulement bifilaire
Moteur monophasé industriel avec relais de démarrage sur plaque de base.
Tension nom. 220 V/50 Hz;
Vitesse nom. 2880 TR/min;
Puissance nom. 0,3 kW;
Cos Ø = 0,92;
Dimensions: LxPxH: 35x18x25 cm;
Poids 9 kg.
|
 |

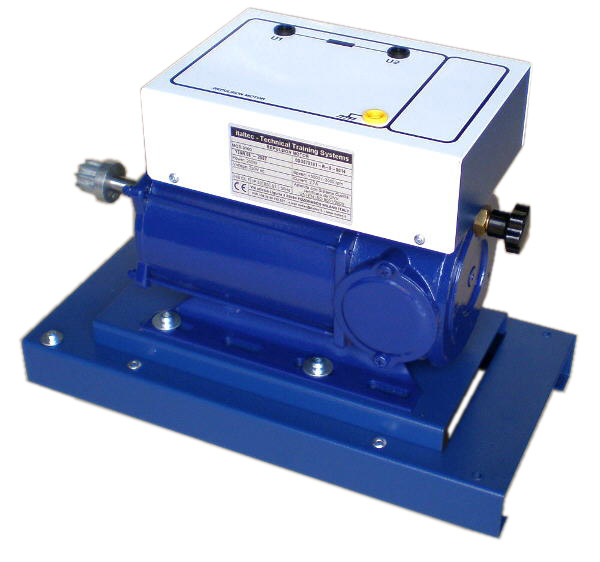

MOD.3100
Moteur à répulsion
Moteur monophasé industriel sur plaque de base
vitesse variable indéfiniment en deux sens de rotation.
(Voire dans la photo, régulateur monté arrière)
Tension nom. 220V/50 Hz;
Vitesse nom. -3000/0/+3000 TR/min;
Puissance nom. 0,22kW; Cos Ø =0,85;
Dimensions: LxPxH: 35x18x25cm;
Poids 9,5 kg.
|
MOD.3110
Moteur à enroulement auxiliaire
Moteur monophasé à enroulement auxiliaire de démarrage,
version industrielle sur plaque de base.
Tension 220 V/50 Hz;
Vitesse 2880 TR/min;
Puissance 0,2 kW;
Cos Ø 0,7;
Dimensions: LxPxH: 35x18x25 cm;
Poids 9 kg.
|
MOD.3120
Moteur à condensateur de démarrage
 | Moteur monophasé industriel avec condensateur et relais de démarrage sur plaque de base.
Tension nom. 220 V/50 Hz;
Vitesse nom. 2815 TR/min;
Puissance nom. 0,37 kW;
Cos Ø = 0,94.
Dimensions: LxPxH: 35x18x25 cm;
Poids: 8,5 kg.
|
MOD.3130
Moteur universel
 | Moteur de version industrielle sur plaque de base.
Moteur c.a.: Tension 220 V-50 Hz;
Moteur c.c.: Tension 220 V c.c.;
Vitesse nom. 3000 TR/min;
Puissance nom. 0,25 kW; Cos Ø = 0,6;
Dimensions: LxPxH: 35x18x25 cm;
Poids: 9,5 kg.
|
Transformateurs
 | MOD.3190
Transformateur monophasé
Enroulements primaires et secondaires divisés en plusieures sections avec différentes possiblités de connexions.
Tension 220/110 V primaire/secondaire;
Primaire 2x110 V; Secondaire 2x55 V;
Puissance 300 VA;
Fréquence 50-60 Hz;
Dimensions: LxPxH: 25x24x15 cm;
Poids: 4 kg.
|
|---|
| MOD.3195
Transformateur triphasé
Transformateur en version didactique ou chauq phase des enroulements primaires et secondaires sont divisés
en deux sections pour permettre différentes possiblités de connexions.
Console de table;
Tension primaire 400V étoile; (3x2x115V);
Tension secondaire 230 étoile; (3x2x66,4V);
Fréquence 50-60 Hz;
Puissance 300 VA;
Dimensions: LxPxH: 25x24x15 cm;
Poids: 5 kg.
|
|---|
