Systeme Modulaire pour manipulation des Machines Electriques

Système S.M.M.E. 1kW
Machines tournantes en courant alternatif et Transformateurs

MOD.4040 Moteur triphasé à cage

Moteur asynchrone industriel, à cage d'écureuil, sur plaque de base.
Tension 230/400V (triangle/étoile) 50Hz;
Vitesse nom. 2820 TR/min;
Puissance 1,1 kW; cos Ø = 0,81;
Dimensions: LxPH: 35x22x25 cm;
Poids: 13,0 kg.

MOD.4050
Moteur triphasé à bagues
Moteur asynchrone à trois bagues de version industrielle sur plaque de base.
Tension 230/400V (triangle/étoile) 50 Hz;
Vitesse nom. 2830 TR/min;
Puissance nom. 1 kW;
CosØ = 0,74.
Dimensions:LxPxH:35x22x25 cm;
Poids: 21 kg.

	MOD.4060 Moteur triphasé Dahlander Moteur Dahlander version industrielle, 2/4 pôles, sur plaque de base. Tension nom. 400 V (triangle/étoile-étoile) 50 Hz; Vitesse nom. 1420/2860 TR/min; Puissance nom. 0,8/0,9 kW; Cos Ø = 0,62/0,73; Dimensions: LxPxH: 35X22x25 cm; Poids: 13,0 kg.

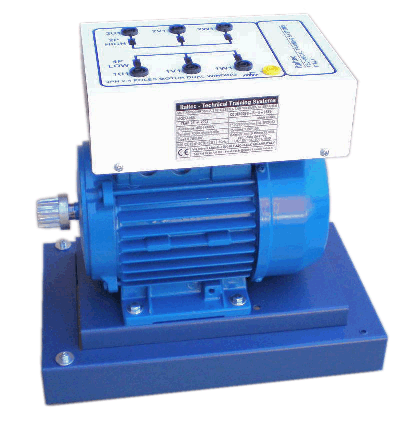

MOD.4065
Moteur triphasé 2/4 pôles
Moteur industriel à 2 enroulements sur plaque de base.
Tension 400V (étoile/étoile) 50 Hz;
Vitesse nom. 1380/2750 TR/min;
Puissance nom. 0,7/0,9 kW;
Cos Ø = 0,72/0,83;
Dimensions: LxPxH: 35x22x25 cm;
Poids: 13,0 kg.

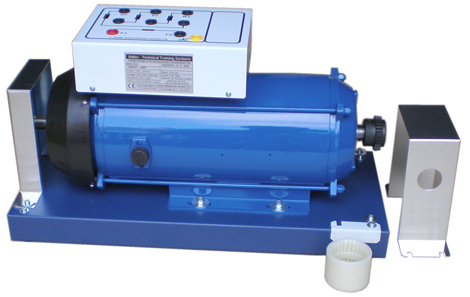

MOD.4070
Machine synchrone triphasée
Moteur-alternateur industriel avec rotor à pôles non-saillants sur plaque de base.
Tension nom. 220/380 V (triangle/étoile) 50 Hz.
Tension d'excitation 220 V C.C.. Vitesse nom. 3000 TR/min.
Puissance nom. 1,1 kVA.
Cos Ø = 1.
Dimensions: LxPxH: 40x22x35 cm.
Poids: 21 kg.

MOD.4072 Générateur monophasé	Générateur synchrone monophasé industriel sur plaque de base. Tension nom. 230 V/50 Hz; Tension d'excitation 220 V C.C; Vitesse nom. 3000 TR/min; Puissance nom. 0,6 kVA; Cos Ø = 1 Dimensions: LxPxH: 35x22x25 cm; Poids: 21,0 kg.

	MOD.4080 Moteur à réluctance Moteur triphasé à réluctance industriel sur plaque de base. Tension nom. 220/380 V (triangle/étoile) 50 Hz; Vitesse nom. 3000 TR/min; Puissance nom. 1,1 kW; Cos Ø = 1; Dimensions: LxPxH: 40x22x35 cm; Poids: 13 kg.

MOD.4090
Moteur à condensateur permanent
Moteur monophasé industriel sur plaque de base.
Tension nom. 220/50 Hz;
Puissance nom. 0,9 kW;
Vitesse nom. 2800 TR/min;
Cos Ø = 0,92;
Dimensions: LxPxH: 30x22x30 cm;
Poids 18,5 kg.

MOD. 4120

Moteur à condensateur de démarrage
Moteur monophasé industriel avec condensateur et relais de démarrage sur plaque de base.
Tension nom. 220 V/50 Hz;
Vitesse nom. 2815 TR/min;
Puissance nom. 0,9 kW;
Cos Ø = 0,94.
Dimensions (LxPxH): 30x22x35 cm;
Poids: 18,5 kg.

Transformateurs

MOD. 4190
Transformateur monophasé

Enroulements primaires et secondaires divisés en plusieures sections avec différentes possiblités de connexions.
Tension 230/115 V primaire/secondaire;
Primaire 2x115 V;
Secondaire 2x57,5 V;
Puissance 1 kVA;
Fréquence 50-60 Hz;
Dimensions: LxPxH: 50x24x30 cm;
Poids: 18 kg.

MOD.4195
Transformateur triphasé

Transformateur en version didactique ou chauqe phase des enroulements primaires et secondaires sont divisés en deux sections pour permettre différentes possiblités de connexions.
Console de table;
Tension primaire 400V étoile; (3x2x115V);
Tension secondaire 230 étoile; (3x2x66,4V);
Fréquence 50-60 Hz;
Puissance 1 kVA;
Dimensions: LxPxH: 50x24x40 cm;
Poids: 20 kg.

MOD.4040 MOD.4050

MOD.4060 MOD.4072
