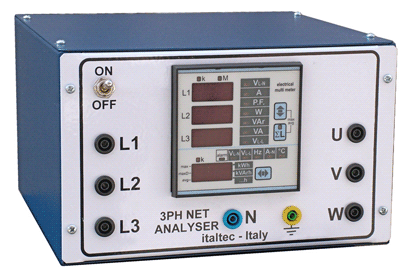

ANALIZZATORI DI RETE TRIFASE 4209 e 4209A

Caratteristiche tecniche:
Dimensioni: 25x12x30 Cm Peso: 4Kg circa  Connessioni: Su boccole di sicurezza CE
Alimentazione: 115 - 230 - 400 V ca 45 ÷ 400Hz
Ingressi: - 3 per tensione fino a 600V ca (2000V per 1minuto)- 3 per corrente fino a 5A ca (10A per 1 minuto)- 1 per NEUTRO linea
Letture:
Volt L - L per ogni fase, Volt L - N per ogni fase, 10.000 V·
Ampére per fase, 10.000 A·
Potenza attiva, reattiva, apparente,·
Energia attiva totale risol 0,1kWh massimo 9999999,9 kWh·
Energia reattiva totale risoluzione 0,1kVArh massimo 9999999,9 kVArh·
Frequenza fino a 400Hz·
Fattore di potenza PF cos. j fino a ± 1.00
Letture possibili simultanee:
V-A x 3 fasi + kVA o Hz o PF o kVar;
KWh + V-A x 2 fasi + kVA o Hz o PF o kVar·
KWh + kVarh + V-A + kVA o Hz o PF o kVar
E' possibile selezionare letture differenti sul display
Nel MOD.4209-A è presente la RS232: comunicazione seriale optoisolata + 1 relè allarme o impulso per remoto (con software per PC)RS422/485: comunicazione seriale optoisolata + 1 relè allarme o impulso per remoto (con software per PC)2 relè: 1 relè allarme e 1 relè remoto energie o 2 relè remoto energie 1kWh e 1kVArh
Rapporto ingressi:
Selezionabile da programmazione 1÷100 per TV (trasformatore voltmetrico), 1÷4000 per TA (trasformatore amperometrico)
Programmazione: Tramite i 3 tasti frontali per il rapporto primario secondario sia per i TA (Ingressi in corrente) che per i TV (Ingressi in tensione).

Visualizza il software di supervisione incluso nel 4209-A
