Banc pour électronique |
||
|
Caractéristiques techniques: Poste de travail permettant à deux stagiaires de réaliser les travaux pratiques en électronique de base. Construction en profilé métallique traité poli et peint à l'époxi cuite au four. Plateau de travail revêtu de laminé à angles arrondis. Pupitre équipé des alimentations électriques. Deux tiroirs de rangement fermant à clé avec poignées. Dimensions du plateau de travail (LxPxH): 200 x 100 x 85cm (± 50mm) avec pieds réglables. Dimensions du pupitre (LxPxH): 100 x 25 x 35cm. Partie arrière du pupitre équipée de quatre (4) prises 220V ca/6A. Circuit d'alimentation générale à protection magnéto-différentielle 10A, diff 0,03A. Tension d'alimentation: 230V / 50Hz. Manuel d'installations et utilisation avec schémas électriques. |
 Sorties tensions continues: Fixes: +5V/2A et +/- 12V/0,5A Variable: 0 à 30V / 0 à 5A. Sorties tensions alternatives: Variables: 0 à 250V ca / 1A et 0 à 24V ca / 5A. avec V et A |
|

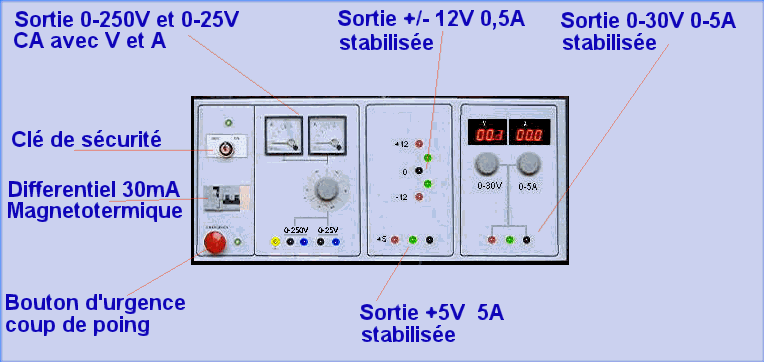

Détail du pupitre
|

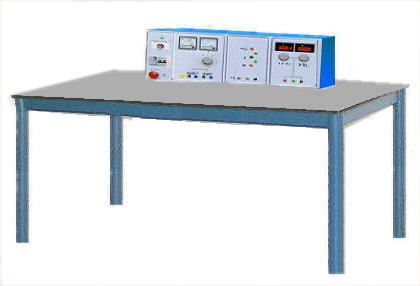

07001-01 - Banc pour électronique |
||
Ce banc est équipé de sources ainsi que d'appareils de mesures encastrés et fixés dans un pupitre de hauteur 35 cm
| Appareils | Caracteristiques |
| Alimentateur triple | 2 x 0-30V; 2 x 0-5A; 1 x 5V |
Générateur de fonction |
0,2 à 2,2MHz; 20V/600Ohm; Sinus, carré, triangle; Fonction fréquencemetre. |
| Multimètre RMS | AC - CC, CA+CC RMS; 20.000 Pts; V - I - Ohm |
| Oscilloscope | 2 x 30MHz; 5mV 20V; 100nS à 0,2 s/cm. |
 | La vision frontale par dessous est parfaite Les appareils peuvent etre très facilement démontés par le dessus pour la maintenance. Le banc possède en standard un plateau de 200 x 100 cm. Sur la partie arrière se trouvent 4 prises de courant accessibles de l'extérieur, pour brancher éventuellement d'autres appareils sur la table. Un disjoncteur magnéto-thermique plus section différentielle assurent la protection. Option Les faces avant des appareils peuvent être protégées par un volet rabattable fermant à clé |
|---|
